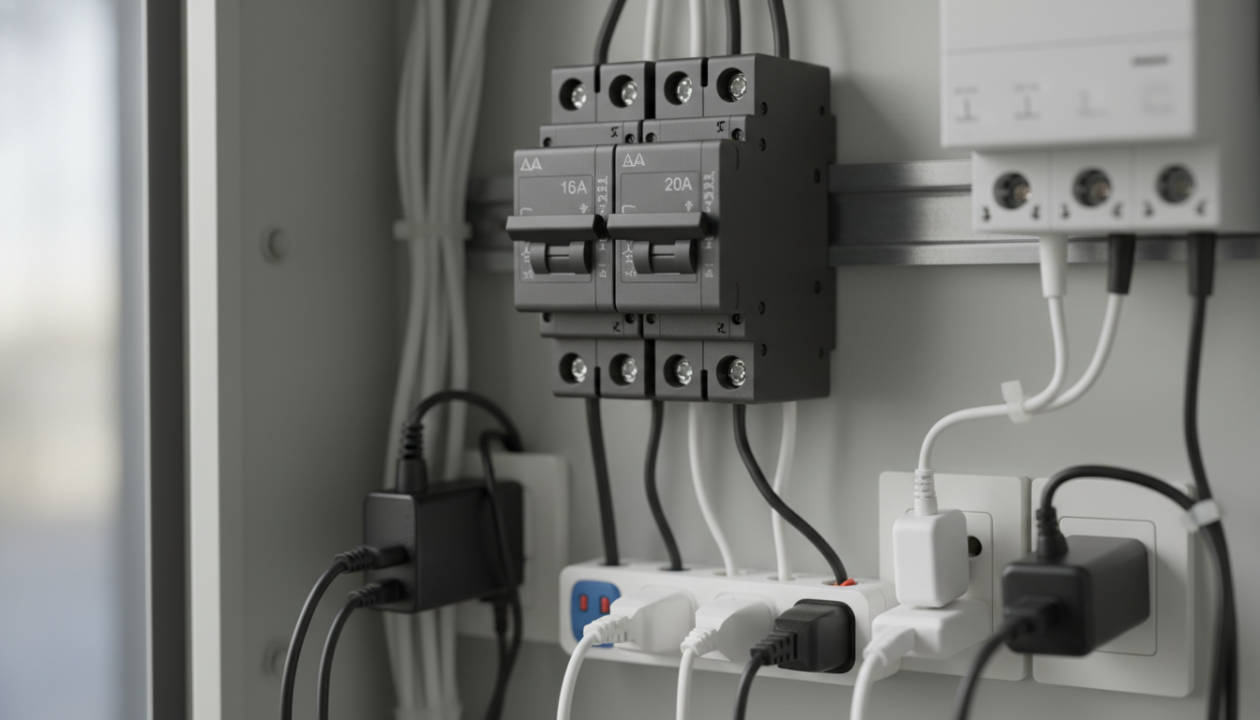

Disjoncteur 16A ou 20A : Combien de prises peut-on brancher par circuit ?

• Un circuit prises électriques protégé par un disjoncteur 16 A et câblé en 1,5 mm² est limité à 5 socles.
• Un circuit prises électriques protégé par un disjoncteur 20 A et câblé en 2,5 mm² est limité à 8 socles.
• La norme NF C 15-100 impose l’usage de disjoncteurs, les fusibles sont interdits pour ces circuits.
• Le calcul de la puissance électrique et le coefficient de simultanéité guident la répartition des circuits.
• Des circuits dédiés s’imposent pour les appareils puissants et les pièces techniques.

Entre le 16 A et le 20 A, la question du nombre de prises par circuit électrique revient dans chaque projet, du studio rénové à la maison neuve. La norme NF C 15-100 fixe des plafonds clairs, mais chaque chantier demande une lecture fine des usages, de la puissance électrique et des distances de câblage. Ainsi, une cuisine ouverte ne se dimensionne pas comme un bureau, et un salon multimédia diffère d’une chambre d’ami. Derrière ces limites se joue la sécurité électrique, la performance quotidienne et la capacité à évoluer sans tout refaire.

Les professionnels s’appuient sur l’intensité nominale du disjoncteur, la section des conducteurs et le courant électrique réel attendu. Cependant, la règle seule ne suffit pas. Il faut aussi anticiper le coefficient de simultanéité, la chute de tension et l’emplacement des prises électriques. Ensuite, la répartition dans le tableau, sous interrupteurs différentiels adaptés, complète l’équation. Enfin, le choix 16 A ou 20 A se lit à la lumière des appareils branchés, du confort d’usage, et des normes électriques en vigueur. L’objectif reste identique sur tous les chantiers: protéger, dimensionner juste, et garder une réserve.

Disjoncteur 16 A ou 20 A : combien de prises par circuit selon la NF C 15-100

La norme NF C 15-100 encadre strictement le nombre de socles par circuit prises. Pour un circuit câblé en 1,5 mm² et protégé par un disjoncteur 16 A, la limite est de 5 prises électriques. Pour un circuit câblé en 2,5 mm² et protégé par un disjoncteur 20 A, la limite atteint 8 socles. Ces plafonds sécurisent l’installation électrique et limitent les échauffements. Ils tiennent compte des longueurs usuelles et des usages domestiques courants.

Pourquoi ces chiffres? Parce que l’intensité admissible du conducteur et l’intensité du disjoncteur doivent rester cohérentes avec la charge probable. Ainsi, un 16 A sur 1,5 mm² accepte moins de points d’utilisation. À l’inverse, un 20 A sur 2,5 mm² autorise davantage de prises tout en gardant une marge thermique. Dans tous les cas, les fusibles sont proscrits pour ces circuits. La norme impose des disjoncteurs, ce qui améliore la sélectivité et la maintenance.

Dans la pratique, un séjour avec éclairage d’ambiance et quelques appareils légers s’accommode souvent d’un 16 A bien placé. En revanche, un espace média avec console, amplificateur et box réclame souvent du 20 A et du 2,5 mm². Il ne s’agit pas d’augmenter sans raison le calibre, mais d’aligner le circuit électrique sur l’usage réel et l’extension probable. En rénovation, la contrainte des saignées et de la gaine disponible peut aussi influer sur le choix.

Le tableau ci-dessous résume les capacités usuelles à respecter. Il aide à décider rapidement en phase d’avant-projet. Toutefois, chaque projet mérite un calcul simple de puissance électrique, avec estimation du courant électrique absorbé lors des usages simultanés.

Calibre du disjoncteur	Section des conducteurs	Nombre maximal de prises	Usages typiques
16 A	1,5 mm²	5 socles	Chambres, petits séjours, espaces à faible charge
20 A	2,5 mm²	8 socles	Salons multimédia, bureaux, zones avec charges plus variées

Il est judicieux de garder une réserve de 10 à 20% par circuit. Ainsi, un circuit à 8 socles ne doit pas tous alimenter des appareils gourmands simultanément. La répartition de la charge sur plusieurs circuits limite les déclenchements et les échauffements. Cette approche facilite aussi l’entretien.

Intensité nominale et logique de protection

Un disjoncteur 16 A tolère jusqu’à 16 ampères avant déclenchement. Un 20 A tolère 20 ampères. Cette intensité nominale correspond à un seuil de protection thermique et magnétique. Cependant, la durée d’exposition et la température ambiante jouent sur les courbes de déclenchement. Il faut donc éviter les charges continues trop proches du seuil.

Par ailleurs, la qualité des connexions et des appareillages compte. Un bornier mal serré augmente la résistance locale et l’échauffement. À l’échelle d’un circuit, ces détails font la différence. Un contrôle systématique au couple recommandé par le fabricant est conseillé après tirage et repérage des conducteurs.

En synthèse, la règle 5 prises en 16 A et 8 prises en 20 A forme un socle fiable. Elle n’empêche pas de segmenter davantage pour plus de confort. Mieux vaut un circuit de plus qu’un circuit saturé le jour de l’emménagement.

Calculer la puissance et le courant: dimensionner un circuit prises en 16 A ou 20 A

La règle normative ne remplace pas le calcul. D’abord, il faut estimer la puissance électrique attendue par zone. Ensuite, on applique un coefficient de simultanéité raisonnable. Enfin, on compare le courant estimé à l’intensité du disjoncteur, en gardant une marge. Cette méthode évite les déclenchements intempestifs et réduit la chauffe.

Un exemple aide à fixer les idées. Imaginons un bureau avec deux écrans, un ordinateur fixe, une imprimante et une base de recharge. La puissance cumulée en pic approche 800 à 1200 W selon les modèles. Avec un facteur de simultanéité de 0,7, le courant reste modeste sur un 16 A. Le même raisonnement dans un salon avec TV, barre de son, console et box conduit souvent à choisir le 20 A, surtout si la pièce accueille aussi un chauffage d’appoint ponctuel.

Le dimensionnement gagne à suivre une démarche standard. Tout commence par le recensement des appareils, leur puissance nominale, et les cycles d’usage. Puis vient l’estimation de la simultanéité, différente d’une pièce à l’autre. Enfin, la longueur du circuit et la section influencent la chute de tension. Avec 2,5 mm², la perte reste contenue sur des longueurs domestiques courantes.

• Lister les appareils et leur puissance (étiquette ou notice).
• Évaluer la simultanéité d’usage par période de la journée.
• Choisir la section et le calibre (1,5 mm²/16 A ou 2,5 mm²/20 A).
• Vérifier la chute de tension si la longueur dépasse 20 à 25 m.
• Prévoir une réserve et une répartition par pièces logiques.

Un cas de cuisine illustre cette prudence. Les circuits prises généraux ne doivent pas nourrir les appareils à forte puissance continue. Le four, le lave-vaisselle ou le micro-ondes doivent partir sur des circuits dédiés. Dans ce contexte, les prises de plan de travail se dimensionnent en 20 A, 2,5 mm², avec 8 socles maximum par circuit, et une bonne répartition des appareils légers.

Exemple chiffré et marge de manœuvre

Pour un salon de 28 m², un circuit 20 A en 2,5 mm² avec 6 prises est pertinent. Une TV de 150 W, une console de 180 W, une barre de son de 120 W, et des charges ponctuelles restent en dessous de 1000 W simultanés. Le courant reste inférieur à 5 A en usage courant. La marge est donc confortable. Sur un 16 A, la limite de 5 prises et la section réduite imposent plus de vigilance, surtout avec des rallonges multiprises.

Il est judicieux de répartir la charge sur deux circuits si la zone comporte de nombreuses positions. Ainsi, la maintenance devient simple, et la sécurité électrique s’en trouve renforcée. Cette philosophie évite la saturation d’un seul disjoncteur et limite les impacts en cas de défaut.

Une courte vidéo technique permet souvent de visualiser l’implantation des prises et le passage des gaines. Elle complète les schémas et les tableaux, et aide à prévenir les oublis de chantier. Le support visuel accélère les choix lors des réunions de calepinage.

Normes électriques, protections et bonnes pratiques pour les circuits prises

Les normes électriques évoluent au rythme des usages. Aujourd’hui, la NF C 15-100 impose des disjoncteurs divisionnaires pour les circuits prises. Les fusibles ne sont pas autorisés sur ces circuits. De plus, l’installation électrique doit intégrer des interrupteurs différentiels 30 mA en tête de rangée. En zone prise, un type A est souvent recommandé quand des charges à composante continue coexistent, comme certains alimentations à découpage.

La section des conducteurs conditionne la sécurité. En 1,5 mm², le circuit se limite à un 16 A et à 5 socles. En 2,5 mm², le 20 A et 8 socles deviennent la référence pour des pièces à charge variable. Cette base technique se marie avec la longueur de câble. Au-delà d’une vingtaine de mètres, la chute de tension impose parfois d’augmenter la section ou de rapprocher le départ du tableau secondaire.

Le repérage des circuits et des prises facilite l’exploitation. Des étiquettes claires sur le tableau, des schémas à jour et une photo du câblage avant fermeture du placo évitent des heures de recherche. Dans un projet suivi, cette documentation fait partie du dossier technique remis au client. En cas d’évolution, l’électricien gagne un temps précieux.

Les pièces techniques exigent une attention particulière. La buanderie, la cuisine et le garage accueillent des charges pointues et des environnements parfois humides. Le choix de l’appareillage doit tenir compte de l’indice de protection, de la qualité des connexions, et de la résistance mécanique. L’implantation des prises doit éviter les zones d’eau et respecter les volumes réglementaires.

Différentiels, sélectivité et entretien

La sélectivité différentielle limite les coupures générales. Répartir les circuits prises sur plusieurs différentiels 30 mA diminue le risque d’arrêt total. Par ailleurs, le test mensuel des différentiels améliore la fiabilité dans le temps. Une campagne de tests est simple à programmer au calendrier de maintenance.

Sur le plan pratique, les serrages doivent suivre les couples préconisés par les fabricants. Un contrôle systématique à la fin du chantier s’impose. Ce geste limite le risque d’échauffement au niveau des bornes. Après mise sous tension, une thermographie ponctuelle dans les locaux critiques donne un retour utile.

Pour approfondir, il est utile de consulter les ressources de référence. Les guides Promotelec détaillent les mises en œuvre admises et les schémas courants. Un passage par la librairie Promotelec Services apporte des compléments précieux. La qualification Qualifelec reste enfin un indicateur sérieux pour choisir l’entreprise qui réalisera les travaux.

Études de cas et erreurs fréquentes en rénovation et en neuf

Un appartement des années 70 illustre bien les pièges. Les prises sont rares, parfois sans terre, et les circuits se mélangent. Lors de la rénovation, le passage au 20 A en 2,5 mm² sur les pièces de vie résout souvent les problèmes de charge. Il faut toutefois respecter la limite de 8 socles. Ensuite, les pièces de nuit acceptent un 16 A en 1,5 mm² avec 5 prises, pour des usages modestes et stables.

Dans une maison neuve, la tentation est d’optimiser chaque mètre de câble. Pourtant, diviser une grande pièce en deux circuits 20 A distincts apporte de la flexibilité. On peut ainsi séparer le coin TV et la zone bureau. Cette approche limite les courants cumulés. Elle réduit aussi l’impact d’un défaut ponctuel sur la continuité d’usage.

Une erreur fréquente consiste à multiplier les multiprises pour compenser un manque de points d’alimentation. Cette stratégie masque des charges réelles élevées sur un seul départ. Le disjoncteur peut tenir au début, puis déclencher dès que les appareils chauffants s’ajoutent. Une meilleure implantation des prises et une répartition des charges règles le problème à la source.

Autre faute courante, le manque de circuits dédiés. Le four, le lave-vaisselle, la plaque de cuisson, la machine à laver exigent des circuits spécifiques. Ils ne doivent pas se brancher sur les circuits prises généraux. La sécurité électrique et la disponibilité quotidienne en dépendent. La norme le rappelle, et les fabricants d’appareils aussi.

Retour d’expérience et correctifs

Dans un chantier de réaménagement de séjour, un seul 20 A alimentait 7 prises et une barre multiprise cachée. Les déclenchements survenaient lors des soirées home cinéma. La solution a été de créer un second circuit 20 A et de répartir les sources. Depuis, plus de déclenchements, et un confort d’usage retrouvé.

Sur un plateau de télétravail, un 16 A en 1,5 mm² alimentait 5 prises, mais la longueur dépassait 30 m. La chute de tension a été jugée excessive. Le passage en 2,5 mm² avec un 20 A, et une réfection du cheminement, a corrigé le problème. La mesure des tensions en charge a validé le correctif.

Une vidéo tutorielle de qualité permet d’illustrer les bonnes répartitions et les cas à éviter. Ce support est utile pour expliquer les choix au maître d’ouvrage. Il complète la note de calcul et le plan des circuits prises.

Répartition au tableau, schémas et contrôle final des circuits prises

La réussite d’un projet passe par un tableau bien conçu. D’abord, il faut répartir les circuits prises entre plusieurs interrupteurs différentiels 30 mA. Ensuite, on regroupe par zones logiques: jour, nuit, technique. Enfin, on veille à équilibrer les courants pour éviter une rangée surchargée et une autre sous-utilisée. Ce travail prépare la maintenance future.

Le schéma unifilaire et le schéma d’implantation doivent rester à jour. Un repérage clair des départs 16 A et 20 A simplifie les interventions ultérieures. Les longueurs, les sections, et les pièces desservies figurent dans la légende. Le dossier remis au client inclut ces documents, avec les références des disjoncteurs et des appareillages utilisés.

Avant la réception, des essais systématiques s’imposent. On vérifie les serrages, puis on teste le déclenchement des différentiels. On met en charge les circuits prises avec des appareils étalons. On contrôle les températures au toucher et, si possible, à la caméra thermique. Cette discipline évite les retours et sécurise l’usage quotidien.

Checklist de fin de chantier

Un contrôle formalisé renforce la qualité. La liste ci-dessous couvre les points clés à valider avant remise des clés. Elle s’applique autant en rénovation qu’en construction neuve.

1. Conformité du nombre de socles: 5 en 16 A/1,5 mm²; 8 en 20 A/2,5 mm².
2. Repérage clair au tableau et étiquetage des départs.
3. Répartition par zones et équilibre sous les différentiels 30 mA.
4. Mesure de tension en charge sur les points éloignés.
5. Test des dispositifs différentiels et contrôle des serrages.
6. Documentation: schémas, photos, nomenclature du matériel.
7. Validation des circuits dédiés pour gros électroménager.

Pour les travaux, il est recommandé de confier la réalisation à un électricien qualifié. Une entreprise référencée Qualifelec apporte des garanties de compétence. Pour approfondir, les ouvrages de Promotelec donnent un cadre fiable et à jour. La consultation de la librairie Promotelec Services complète ces ressources.

On en dit quoi ?

Le choix entre disjoncteur 16 A et 20 A ne se résume pas à un chiffre. Il reflète le mode de vie, les appareils branchés et la capacité à anticiper. La règle 5 prises en 16 A et 8 prises en 20 A offre un cadre solide. En allant au-delà, le dimensionnement par la puissance et la répartition homogène donnent un résultat fiable et confortable.

Une installation électrique bien pensée coûte moins cher à exploiter et à faire évoluer. Avec des circuits dédiés où ils s’imposent, et une réserve maîtrisée, les déclenchements deviennent rares. Au final, le bon circuit est celui qui protège, qui sert le quotidien, et qui reste lisible des années après le chantier.

Peut-on mélanger des sections de câbles sur un même circuit prises ?

Non. Un circuit prises doit conserver une section homogène de bout en bout. Si le départ est en 2,5 mm² pour un disjoncteur 20 A, toute la ligne reste en 2,5 mm².

Un disjoncteur 20 A permet-il plus de 8 prises si la charge est faible ?

La norme fixe un maximum de 8 socles en 2,5 mm² avec un 20 A. Même si la charge semble faible, il faut respecter cette limite et créer un circuit supplémentaire si besoin.

Les fusibles sont-ils autorisés pour protéger un circuit prises ?

Non. La NF C 15-100 impose l’usage de disjoncteurs pour les circuits prises électriques. Les fusibles ne sont pas admis pour ces protections.

Faut-il un circuit dédié pour le lave-linge et le four ?

Oui. Les appareils puissants exigent des circuits dédiés selon la norme. Ils ne doivent pas partager les circuits prises généraux des pièces.

Où trouver des informations détaillées et à jour sur la norme ?

Les guides Promotelec et la librairie Promotelec Services constituent une référence fiable. Faire appel à une entreprise qualifiée, par exemple qualifiée Qualifelec, est conseillé pour les travaux.
